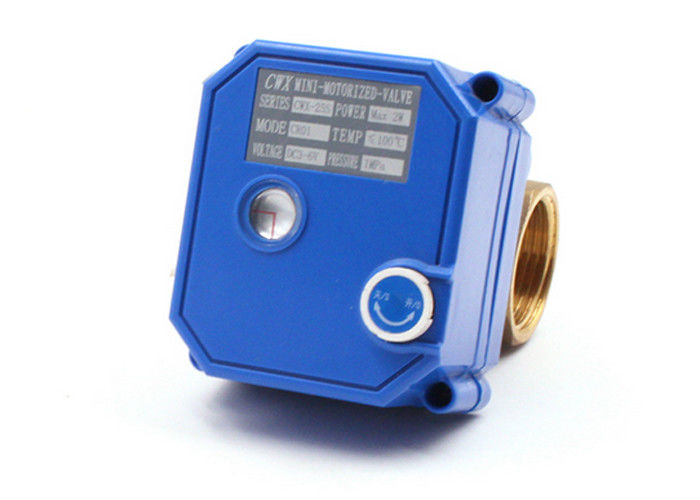

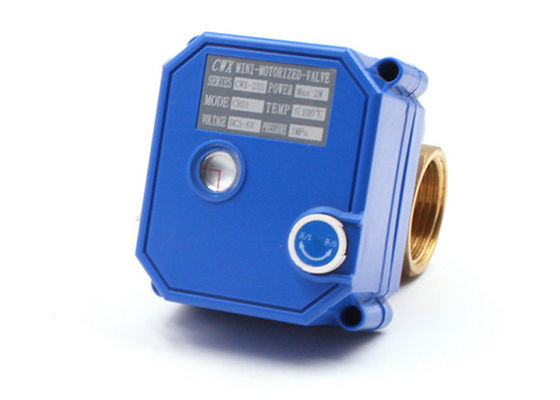

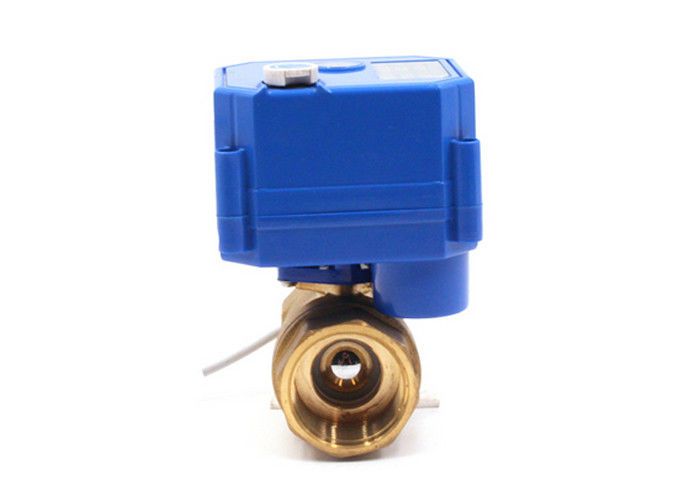

Listwa przypodłogowa Ogrzewanie promiennikowe Mosiężne strefowe zawory grzewcze 2,5 NM Moment obrotowy DN8

Mosiężne zawory ogrzewania strefowego, nierdzewny siłownik zaworów kulowych do zaworu strefowego instalacji grzewczej



Opis produktu



Zawór kulowy strefowy z siłownikiem to specjalny zawór, który może regulować przepływ wody przez instalację grzewczą.Gdy zawór strefowy jest zamknięty, całkowicie zablokuje dopływ wody do grzejników, dzięki czemu pozostaną zimne.Gdy jest otwarta, ciepła woda może przepływać, aby ogrzać Twój dom.



funkcje

1. Ekstremalna żywotność;

2. Sterowanie ręczne, zawór można obsługiwać w przypadku awarii zasilania;

3. Miniaturowy wskaźnik wymiaru i położenia

4. Dobra szczelność, obudowa IP65



Podanie

Zalety

• Solidny korpus zaworu z rozsądną konstrukcją i najlepszym materiałem do użycia

Nie.	Nasz	Normalne produkty
Uszczelnienie wału zaworu	Poczwórne uszczelki	Podwójne uszczelki
Uszczelka nakrętki	Automatyczna super anaerobowa powłoka klejowa, konsekwentne dokręcanie momentu obrotowego	Ręczny klej anaerobowy, nierównomierne, nierównomierne dokręcanie
Uszczelnienie pomiędzy korpusem zaworu a obudową	Rowek uszczelniający	Żaden
Moment obrotowy	Gładko i lekko	Ciężki, niekonsekwentny
Drenaż	tak	Żaden

Dane techniczne

Model	25S
Prąd pracy (mA)	<80
Ochrona	IP65
Moc (W)	<2
Ciśnienie robocze (Mpa)	PN10
Moment obrotowy (NM)	2.5
Zakres średnic (mm)	DN8-DN32 dwukierunkowe DN8-DN20 trójdrożne
Czas otwarcia / zamknięcia (S)	<8
Napięcie pracy (V)	DC3-6V;DC12V;AC / DC9-24V;AC220V;AC85-265V
Temperatura cieczy (℃)	0-90
Tryb sterowania	CR01;CR02;CR03;CR04;CR05

Opcje okablowania

• Dwa przewody i odwrotna polaryzacja (DC3-6V / DC12V / DC24V)

Po podłączeniu SW do OPEN, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej

2.Podłączenie SW do ZAMKNIĘCIA, zawór zamyka się, uzyskuje pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji przejścia bocznego (całkowicie zamknięty)

• Trzy przewody i dwa punkty kontrolne (DC3-6V / DC12V / DC24V)

1. Podłączając SW do OPEN, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej

2. Połączenie SW do ZAMKNIĘTY, zawór zamyka się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji bocznej (całkowicie zamknięty)

Uwaga: AC24V / AC220V mogą być używane tylko z zaworami elektrycznymi serii 50K

• Trzy przewody i jeden punkt kontrolny (DC3-6V / 12V / ADC9-24V / AC220V)

1. po podłączeniu SW zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej

2. odłączenie SW, zawór zamyka się, uzyskuje pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji bocznej (całkowicie zamknięty)

Uwaga: gdy zasilanie jest napięciem stałym, a czerwone przewody to „+”, niebieski przewód to „-”

• Dwa przewody i powrót po wyłączeniu zasilania (DC3-6V / ADC9-24V / AC220V)

1. podłączenie SW, zawór otwiera się, uzyskuje pozycję i zasilanie wyłącza się automatycznie, zawór pozostaje w pozycji całkowicie otwartej / zamkniętej

2. odłączenie SW, zawór zamyka się, uzyskuje pozycję i automatycznie wyłącza zasilanie, zawór pozostaje całkowicie otwarty / zamknięty

• Pięcioprzewodowy mikrokontroler ze sprzężeniem zwrotnym sygnału (DC3-6V / 12V / 24V)

1. podłączając SW i OTWÓRZ zawór otwiera się, uzyskując pozycję zielony przewód wyprowadza sygnał OLS, sterownik testuje sygnał OLS, włącza SW do STOP, zawór zatrzymuje się i pozostaje w pozycji całkowicie otwartej

2. podłączając SW i ZAMKNIJ, zawór zamyka się, uzyskując pozycję czerwony przewód wyprowadza sygnał CLS, sterownik testuje sygnał CLS, włącza SW do STOP, zawór zatrzymuje się i pozostaje w pozycji całkowicie zamkniętej,

Uwaga: Upewnij się, że najpierw podłączono przewody sygnałowe „czerwony”, „czarny” i „zielony”, a następnie podłącz przewody zasilające „żółty” i „niebieski”.
