SS304 Zawory grzewcze z siłownikiem ze stali nierdzewnej z silnikiem z siłownikiem DC

Zawory grzewcze strefy PN10, zawór kulowy ze stali nierdzewnej SS304, z silnikiem na prąd stały

Opis produktu

Nasze zawory strefowe składają się z zaworu kulowego ze stali nierdzewnej lub mosiądzu i silnika elektrycznego na prąd stały lub przemienny.Zapewnia sterowanie włącz-wyłącz, normalnie otwarte lub normalnie zamknięte w zamkniętych systemach hydraulicznych.Miniaturowe zawory kulowe z siłownikiem mogą być używane w wielu różnych zastosowaniach związanych z ogrzewaniem i chłodzeniem kondensacyjnym, głównie zaprojektowane do użytku z listwami przypodłogowymi, klimakonwektorami, grzejnikami, konwektorami, wymiennikami ciepła, pompami ciepła i zastosowaniami promiennikowymi.

funkcje

1. Całkowicie metalowy reduktor biegów.

2. Wyjściowy moment obrotowy jest duży, szczególnie w przypadku instalacji rurowych na dużą skalę.

3. Mały rozmiar, zwarta konstrukcja, zwarty wygląd i różne metody montażu.

4. Opatentowana technologia zapobiegająca osadzaniu się kamienia może opóźnić czas skalowania.

5. Dobra skuteczność uszczelnienia, klasa szczelności IP65.

Podanie

Zalety

• Solidny korpus zaworu z rozsądną konstrukcją i najlepszym materiałem do użycia

Dane techniczne

Materiał korpusu zaworu	Port połączenia	Średnica	re	L	H.	W.
			(mm)			(Kg)

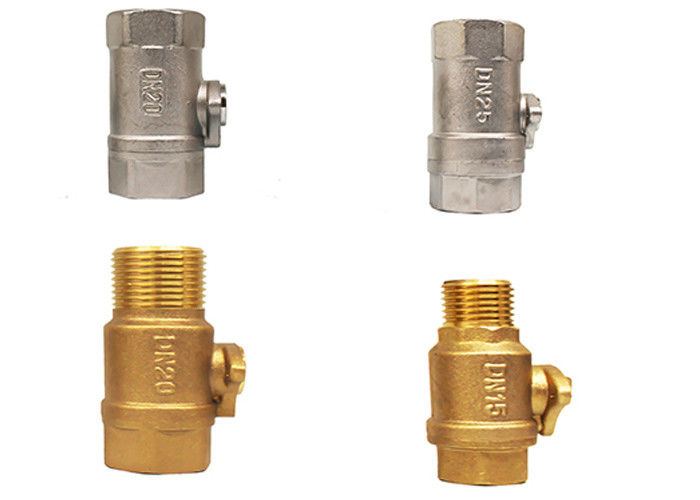

Mosiądz	Oba gwint wewnętrzny o pełnej średnicy	DN8	8	46	31	0,232
		DN10	8	46	31	0.231
		DN15	15	57	38	0,308
		DN20	15	66	38	0,389
		DN25	20	72	47	0,478

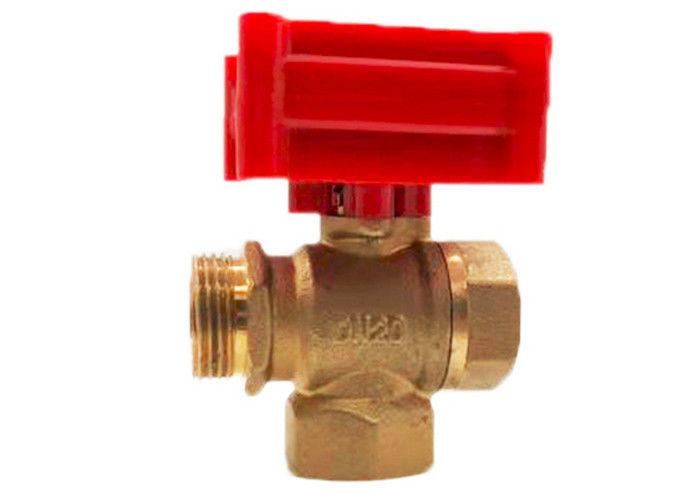

	3-drożny pionowy	DN15	12	63	49	0.31
		DN20	15	66	53	0,367
	Gwint żeńsko-męski	DN15	15	63	38	0,307
		DN20	15	66	38	0,337
		DN32	20	76	50	0,569
	Oba gwint męski	DN15	15	68	38	0,299

Opcje okablowania

• Dwa przewody i odwrotna polaryzacja (DC3-6V / DC12V)

1. Podłączając SW do OPEN, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej

2. Połączenie SW do ZAMKNIĘCIA, zawór zamyka się, uzyskuje pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji przejścia bocznego (całkowicie zamknięty)

• Trzy przewody i dwa punkty kontrolne (DC3-6V / DC12V)

1. Podłączając SW do OPEN, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej

2. Połączenie SW do ZAMKNIĘTY, zawór zamyka się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji bocznej (całkowicie zamknięty)

Uwaga: AC24V / AC220V mogą być używane tylko z zaworami elektrycznymi serii 50K

• Pięcioprzewodowy mikrokontroler ze sprzężeniem zwrotnym sygnału (DC3-6V / 12V)

1. Podłączając SW i OTWÓRZ zawór otwiera się, uzyskując zielony przewód na wyjściu sygnału OLS, sterownik testuje sygnał OLS, podłącz SW do STOP, zawór zatrzymuje się i pozostaje w pozycji całkowicie otwartej

2. Podłączenie SW i ZAMKNIJ, zawór zamyka się, uzyskując pozycję czerwony przewód wyprowadza sygnał CLS, sterownik testuje sygnał CLS, włącza SW do STOP, zawór zatrzymuje się i pozostaje w pozycji całkowicie zamkniętej,

Uwaga: Upewnij się, że najpierw podłączono przewody sygnałowe „czerwony”, „czarny” i „zielony”, a następnie podłącz przewody zasilające „żółty” i „niebieski”.
