Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | CE |
Numer modelu: | 20P1D-T2-15 |
Minimalne zamówienie: | 50 sztuk |
Cena: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Szczegóły pakowania: | pudełko + karton masowy + paleta |
Czas dostawy: | 15–21 dni |
Zasady płatności: | L / C, T / T, D / A, D / P, Western Union |
Możliwość Supply: | 200000 zestawów / miesiąc |
Dia (mm): | Dwukierunkowy: DN8-DN32, trójdrożny: DN8-20 | Presja pracy: | 150 psi / 10bar / PN10 / 1,0 MPa |
---|---|---|---|
prąd pracy: | <80 mA | Napięcie: | DC5V / DC12V |
moc: | mniej niż 2 W. | Moment obrotowy: | 2 nm |
Nazwa produktu: | proste zawory grzewcze | Stosowanie: | Hydronic Ogrzewanie, chłodzenie, HVAC, kocioł, instalacje geotermalne z wodnymi pompami ciepła |
High Light: | Strefowe zawory grzewcze IP65,strefowe zawory grzewcze DC12V,3-drogowy zawór strefowy IP65 |

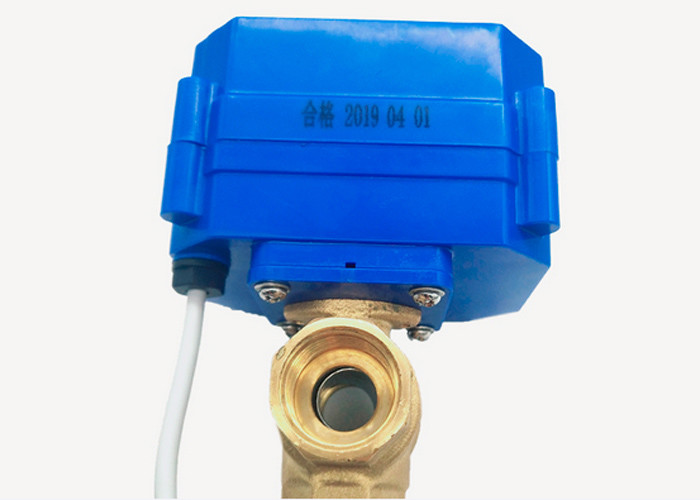

Inteligentne zawory do ogrzewania strefowego, 3-drogowe zawory do ogrzewania podłogowego
Opis produktu
Zawory strefowe sterowania ogrzewaniem składają się z: mini zaworu kulowego z siłownikiem i siłownika elektrycznego.Zawiera pomocnicze wyłączniki krańcowe do określenia, czy zawór jest całkowicie otwarty, czy zamknięty.Te systemy wykorzystują te sygnały do sterowania pompą (cyrkulatorem) i kotłem, aby rozpocząć pompowanie ciepłej wody.Następnie woda przepływa przez system, ogrzewając strefę, aż do osiągnięcia temperatury zadanej na termostacie.
funkcje
1. Ekstremalnie długa żywotność;
2. Sterowanie ręczne, zawór można obsługiwać w przypadku awarii zasilania;
3. Miniaturowy wskaźnik wymiaru i położenia
4. Dobra szczelność, obudowa IP65
Podanie
Zalety
Nie. | Nasz | Normalne produkty |
Uszczelnienie wału zaworu | Poczwórne uszczelki | Podwójne uszczelki |
Uszczelka nakrętki | Automatyczna super anaerobowa powłoka klejowa, konsekwentne dokręcanie momentu obrotowego | Ręczny klej anaerobowy, nierównomierne, nierównomierne dokręcanie |
Uszczelnienie pomiędzy korpusem zaworu a obudową | Rowek uszczelniający | Żaden |
Moment obrotowy | Gładko i lekko | Ciężki, niekonsekwentny |
Drenaż | tak | Żaden |
Dane techniczne
Model | 20P-1.0D |
Wzmacniacz pracy (mA) | Maks. 80 |
Ochrona | IP65 |
Moc (W) | <2 |
Uruchom ciśnienie (Mpa) | PN10 |
Moment obrotowy (NM) | 2 |
Zakres śred | DN8-32 (proste);DN15-20 (trójnik, trójdrożny) |
Otwórz / zamknij (S) | Prosto: <7 s;Trzy sposoby: <13s |
Praca wolt.(V) | DC3-6V, DC12V |
Temperatura mediów (℃) | 0-90 |
Kontrola | CR01, CR02, CR05 |
Materiał korpusu zaworu | Port połączenia | Średnica | re | L | H. | W. |
(mm) | (Kg) | |||||
Mosiądz | Oba gwint wewnętrzny o pełnej średnicy | DN8 | 8 | 46 | 31 | 0,232 |
DN10 | 8 | 46 | 31 | 0.231 | ||
DN15 | 15 | 57 | 38 | 0,308 | ||
DN20 | 15 | 66 | 38 | 0,389 | ||
DN25 | 20 | 72 | 47 | 0,478 | ||
3-drożny pionowy | DN15 | 12 | 63 | 49 | 0.31 | |
DN20 | 15 | 66 | 53 | 0,367 | ||
Gwint żeńsko-męski | DN15 | 15 | 63 | 38 | 0,307 | |
DN20 | 15 | 66 | 38 | 0,337 | ||
DN32 | 20 | 76 | 50 | 0,569 | ||
Oba gwint męski | DN15 | 15 | 68 | 38 | 0,299 |
Opcje okablowania
1. Podłączając SW do OPEN, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej
2. Połączenie SW do ZAMKNIĘCIA, zawór zamyka się, uzyskuje pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji przejścia bocznego (całkowicie zamknięty)
1. Podłączając SW do OPEN, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej
2. Połączenie SW do ZAMKNIĘTY, zawór zamyka się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji bocznej (całkowicie zamknięty)
Uwaga: AC24V / AC220V mogą być używane tylko z zaworami elektrycznymi serii 50K
1. Podłączając SW, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej
2. Odłączenie SW, zawór zamyka się, uzyskuje pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji bocznej (całkowicie zamknięty)
Uwaga: gdy zasilanie to napięcie stałe, a czerwone przewody to „+”, niebieski przewód to „-”
1. Połączenie SW, zawór otwiera się, uzyskuje pozycję i zasilanie automatycznie wyłącza, zawór pozostaje w pozycji całkowicie otwartej / zamkniętej
2. Rozłączenie SW, zawór zamyka się, uzyskuje pozycję i automatycznie wyłącza zasilanie, zawór pozostaje całkowicie otwarty / zamknięty
1. Podłączając SW i OTWÓRZ zawór otwiera się, uzyskując zielony przewód na wyjściu sygnału OLS, sterownik testuje sygnał OLS, podłącz SW do STOP, zawór zatrzymuje się i pozostaje w pozycji całkowicie otwartej.
2. Podłączenie SW i ZAMKNIJ, zawór zamyka się, uzyskując pozycję czerwony przewód wyprowadza sygnał CLS, sterownik testuje sygnał CLS, podłącz SW do STOP, zawór zatrzymuje się i pozostaje w pozycji całkowicie zamkniętej.
Uwaga: Upewnij się, że najpierw podłączono przewody sygnałowe „czerwony”, „czarny” i „zielony”, a następnie podłącz przewody zasilające „żółty” i „niebieski”.
