Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | CE, EXD |
Numer modelu: | YR-E80 |
Minimalne zamówienie: | 1 |
Cena: | USD280 (1-5 sets) / USD240 (>5 sets) |
Szczegóły pakowania: | Karton / Drewniana skrzynka |
Czas dostawy: | 10-15 dni |
Zasady płatności: | T / T, L / C, D / A, D / P, Western Union |
Możliwość Supply: | 2000 zestawów miesięcznie |
moc: | 24 V DC, 100–240 V AC, 12–36 V DC | Nazwa produktu: | wodomierz, elektromagnetyczny czujnik przepływu |
---|---|---|---|
Media płynne: | ciecz przewodząca, woda | Wynik: | 4-20 mA, impuls, częstotliwość |
Komunikacja: | Modbus RS485, bacnet, Mbus, GPRS | Średnia temperatura: | -20 ℃ ~ + 120 ℃, -20 ° C - +180 ° C, ≤120 ℃, -40 ~ 180 ℃ |
Średni: | woda, woda morska, płyn przewodzący, ciecz, przewodność> 0,5 μs / cm2 | Stosowanie: | instalacja grzewcza, HVAC, kanalizacja, ścieki, STP, ETP |
High Light: | Przepływomierz elektromagnetyczny 36VDC,przepływomierz elektromagnetyczny DN80,wodomierz ultradźwiękowy DN80 |

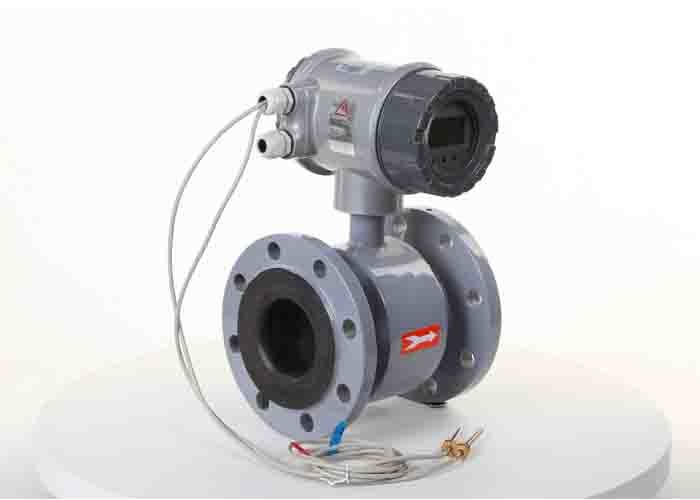

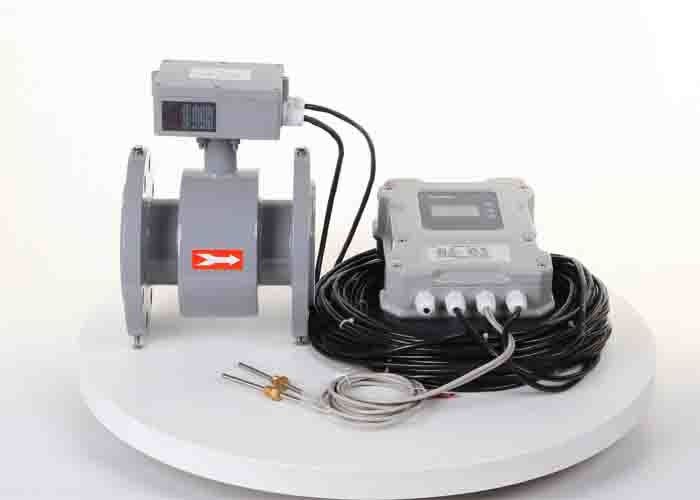

magnetyczny licznik ciepła, elektromagnetyczny przepływomierz wody Temperatura: 95 ° C DN80
Opis
Przepływomierz magnetyczny nie blokuje przepływu, dzięki czemu można go stosować do cieczy czystych, sanitarnych, brudnych, korozyjnych i ściernych.Przepływomierze magnetyczne mogą być stosowane do przepływu cieczy, które są przewodzące, więc węglowodory i gazy nie mogą być mierzone tą technologią ze względu na ich nieprzewodzący charakter i stan gazowy.
Przepływomierze elektromagnetyczne nie wymagają dużo prostego biegu przed i za prądem, dzięki czemu można je instalować w stosunkowo krótkich ciągach pomiarowych.Przepływomierze magnetyczne typowo wymagają 3-5 średnic biegu prostego przed przepływem i 0-3 średnic biegu prostego po stronie dolotowej mierzonych od płaszczyzny elektrod przepływomierza magnetycznego.
funkcje
Dane techniczne
Nazwa produktu | Przepływomierz elektromagnetyczny | ||
Rodzaj produktu | Lokalny | kompaktowy wyświetlacz | Zdalny wyświetlacz | Konwerter sygnału |
Model | IYF-E | IYF-F | IRT |
Średnica rury (mm) | DN10-DN2000 | ||
Zasilacz | 100–240 V AC / 18–36 V DC | ||
Precyzja | + 0,5% | + 0,5% | + 0,5% |
Pobór energii | <6w | <6w | <6w |
Stopień ochrony | IP65 | IP68 | IP65 |
Temperatura cieczy | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
Temperatura otoczenia | -25-50 ℃ | -25-50 ℃ | -25-50 ℃ |
Wilgotność względna | 10–90% | 10–90% | 10–90% |
Wskaźnik licznika | 1: 100 | 1: 100 | 1: 100 |
Kierunek przepływu | Przepływ dwukierunkowy | Przepływ dwukierunkowy | Przepływ dwukierunkowy |
Komunikacja | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
Wyjście sygnału | 4-20mA / impuls / częstotliwość | 4-20mA / impuls / częstotliwość | 4-20mA / impuls / częstotliwość |
Precyzja
Średnica rury (mm) | Prędkość (m / s) | Precyzja |
3-20 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% odczytu | |
1-15 | + 0,25% odczytu | |
25-600 | 0,1-0,3 | + 0,25% FS |
0,3-1 | + 0,5% odczytu | |
1-15 | + 0,3% odczytu | |
700-3000 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% odczytu | |
1-15 | + 0,25% odczytu |
Wybór modelu
Uwaga dotycząca wyboru typu lokalnego i typu zdalnego:
Typ zdalny oznacza, że przetwornik i wyświetlacz konwertera są zamontowane w różnych lokalizacjach, sugeruje się wybór
zdalne wpisz w następujących warunkach:
Nie | Model | ||||||||
YF | Przepływomierz elektromagnetyczny | ||||||||
TF | Turbina | ||||||||
VF | Votex | ||||||||
LX | Koło łopatkowe | ||||||||
T | Ultradźwiękowy | ||||||||
Tryb wyświetlania E / F | E: kompaktowy / lokalny wyświetlacz, F: zdalny wyświetlacz | ||||||||
Pipe Dia | Typ (mm) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Kod | Precyzja | ||||||||
1 | + 0,5% FS | ||||||||
2 | + 1,0% FS | ||||||||
3 | + 0,2% FS | ||||||||
Kod | Rodzaj | ||||||||
N | Przetwornik: 12/24 VDC, wyjście impulsowe | ||||||||
ZA | Nadajnik: 24VDC, wyjście 4-20mA | ||||||||
b | Inteligentna bateria Lion, brak lokalnego wyświetlacza | ||||||||
sol | Inteligentny, lokalny wyświetlacz, wyjście 4-20 mA | ||||||||
C1 | Inteligentny, lokalny wyświetlacz, RS485 | ||||||||
C2 | Inteligentny, lokalny wyświetlacz, HART | ||||||||
Kod | Rodzaj | ||||||||
S | Obudowa ze stali węglowej | ||||||||
L | Obudowa ze stali nierdzewnej | ||||||||
sol | Obudowa wysokociśnieniowa | ||||||||
HL | Elektroda 316L | ||||||||
HTi | Elektroda tytanowa | ||||||||
HTa | Elektroda tantlowa | ||||||||
HC | Elektroda Hastelloy-C | ||||||||
L1 | Media płynne | ||||||||
L2 | Media gazowe | ||||||||
P. | Kompensacja ciśnienia | ||||||||
T | Kompensacja temperatury | ||||||||
PT | Ciśnienie i temp.Odszkodowanie | ||||||||
fa | Wykładzina PTFE | ||||||||
X | Gumowa wyściółka | ||||||||
Próbka: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, lokalny wyświetlacz, Dia: 100mm, + 0.5% FS, obudowa ze stali węglowej, inteligentny, wyjście 4-20 mA, RS485, elektrody 316L, miernik mediów ciekłych, wkładka PTFE |
Odpowiednia ciecz dozująca:
Nie dotyczy medial do pomiaru
Średnica rury, wielkość przepływu i wymiary produktu
Dia | Przepływ (m3 / h) | Wymiar produktu (mm) | |||||
(mm) | Normalna | Min | Maks | L | re | H. | H1 |
15 | 1.5 | 0,06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106,0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Zastosowania przemysłowe
Chemiczny | Jedzenie i napoje | Papiernia |
Metalurgia | Ochrona środowiska | Hydrauliczny |
Górnictwo | Nierdzewny | Ropa naftowa |
Apteka | Klimatyzator | Oczyszczalnia ścieków |
Odsalanie wody morskiej | Apteka | Uzdatnianie wody |
Przewaga konkurencyjna
Szczegóły demonstracji
Wewnętrzna produkcja PCB Transformator ze stali krzemowej Linia kalibracyjna
Jak korzystać z przepływomierza magnetycznego
Przepływomierze elektromagnetyczne mierzą prędkość cieczy przewodzących w rurach, takich jak woda, kwasy, ługi i szlam.Przepływomierze magnetyczne mogą mierzyć prawidłowo, gdy przewodność elektryczna cieczy jest większa niż około 5 μS / cm.Należy zachować ostrożność, ponieważ stosowanie przepływomierzy magnetycznych do cieczy o niskim przewodnictwie, takich jak woda dejonizowana, woda zasilająca kocioł lub węglowodory, może spowodować wyłączenie przepływomierza i pomiar przepływu zerowego.
