Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | CE, EXD |
Numer modelu: | YF-SP15-2 |
Minimalne zamówienie: | 1 |
Cena: | USD280 (1-5 sets) / USD240 (>5 sets) |
Szczegóły pakowania: | Karton / Drewniana skrzynka |
Czas dostawy: | 10-15 dni |
Zasady płatności: | T / T, L / C, D / A, D / P, Western Union |
Możliwość Supply: | 2000 zestawów miesięcznie |
moc: | 24 V DC, 100–240 V AC, 12–36 V DC | Nazwa produktu: | wodomierz, elektromagnetyczny czujnik przepływu |
---|---|---|---|
Media płynne: | ciecz przewodząca, woda | Wynik: | 4-20 mA, impuls, częstotliwość |
Komunikacja: | Modbus RS485, bacnet, Mbus, GPRS | Średnia temperatura: | -20 ℃ ~ + 120 ℃, -20 ° C - +180 ° C, ≤120 ℃, -40 ~ 180 ℃ |
Średni: | woda, woda morska, płyn przewodzący, ciecz, przewodność> 0,5 μs / cm2 | Stosowanie: | instalacja grzewcza, HVAC, kanalizacja, ścieki, STP, ETP |
High Light: | Miernik przepływu wody elektromagnetycznej dN80,przepływomierz elektromagnetyczny wody PN16,miernik przepływu ścieków PN16 |

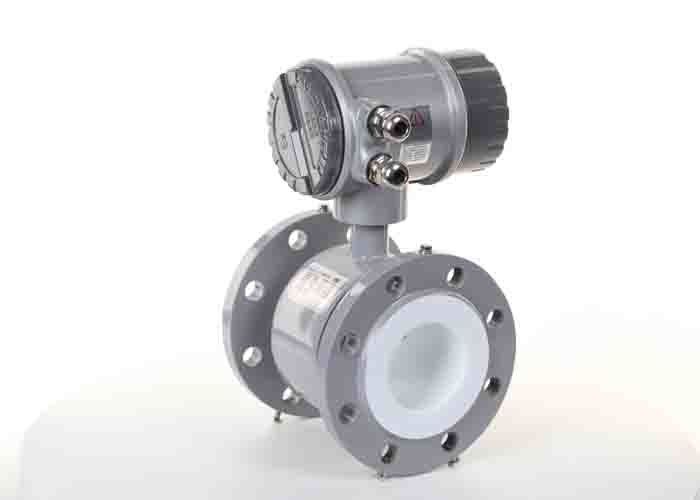

ekonomiczny wodomierz elektromagnetyczny, przepływomierz ścieków, ciepłomierz DN80, PN16
Teoria pomiaru przepływomierza magnetycznego
Przepływomierze elektromagnetyczne mierzą przepływ za pomocą prawa indukcji Faradaya.Wewnątrz przepływomierza magnetycznego znajduje się cewka elektromagnetyczna, która wytwarza pole magnetyczne oraz elektrody, które wychwytują siłę elektromotoryczną (napięcie).
Opis
Nasz elektromagnetyczny przetwornik przepływu nowej generacji z wytrzymałym, solidnym przelicznikiem energii, który jest idealny do instalacji komercyjnych i przemysłowych z szerokim zakresem możliwości komunikacyjnych.Spełnia wymagania IP67 gwarantując, że miernik jest odporny na kurz, wilgoć i wodę, zapewniając, że bez względu na to, jak nieprzyjazne warunki panują, miernik będzie kontynuował dokładne pomiary.
Kalkulator może być odczytywany zdalnie przy użyciu wielu różnych metod komunikacji, z których niektóre są wbudowane, np. Wyjście impulsowe i 4 wyjścia analogowe.
Jest to wysokiej klasy kalkulator energii cieplnej do zastosowań przemysłowych.Skutecznie zabezpieczony przed kurzem i wilgocią oraz podświetlany wyświetlacz.Szeroki zakres wbudowanych funkcji sprawia, że ten licznik energii jest rozwiązaniem typu single box.
funkcje
Aplikacje
WODA MIEJSKA
PŁYN PRZEMYSŁOWY
ŚCIEKÓW
NAWADNIANIE
ŚRODKI CHEMICZNE
ZASILACZ
FARMACEUTYKI
JEDZENIE
ROŚLINY PAPIEROWE
KOPALNIE HUTNICZE
Dane techniczne
Nazwa produktu | Przepływomierz elektromagnetyczny | ||
Rodzaj produktu | Lokalny | kompaktowy wyświetlacz | Zdalny wyświetlacz | Konwerter sygnału |
Model | IYF-E | IYF-F | IRT |
Średnica rury (mm) | DN10-DN2000 | ||
Zasilacz | 100–240 V AC / 18–36 V DC | ||
Precyzja | + 0,5% | + 0,5% | + 0,5% |
Pobór energii | <6w | <6w | <6w |
Stopień ochrony | IP65 | IP68 | IP65 |
Temperatura cieczy | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
Temperatura otoczenia | -25-50 ℃ | -25-50 ℃ | -25-50 ℃ |
Wilgotność względna | 10–90% | 10–90% | 10–90% |
Wskaźnik licznika | 1: 100 | 1: 100 | 1: 100 |
Kierunek przepływu | Przepływ dwukierunkowy | Przepływ dwukierunkowy | Przepływ dwukierunkowy |
Komunikacja | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
Wyjście sygnału | 4-20mA / impuls / częstotliwość | 4-20mA / impuls / częstotliwość | 4-20mA / impuls / częstotliwość |
Precyzja
Średnica rury (mm) | Prędkość (m / s) | Precyzja |
3-20 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% odczytu | |
1-15 | + 0,25% odczytu | |
25-600 | 0,1-0,3 | + 0,25% FS |
0,3-1 | + 0,5% odczytu | |
1-15 | + 0,3% odczytu | |
700-3000 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% odczytu | |
1-15 | + 0,25% odczytu |
Wybór modelu
Uwaga dotycząca wyboru typu lokalnego i typu zdalnego:
Typ zdalny oznacza, że przetwornik i wyświetlacz konwertera są zamontowane w różnych lokalizacjach, sugeruje się wybór
zdalne wpisz w następujących warunkach:
Nie | Model | ||||||||
YF | Przepływomierz elektromagnetyczny | ||||||||
TF | Turbina | ||||||||
VF | Votex | ||||||||
LX | Koło łopatkowe | ||||||||
T | Ultradźwiękowy | ||||||||
Tryb wyświetlania E / F | E: kompaktowy / lokalny wyświetlacz, F: zdalny wyświetlacz | ||||||||
Pipe Dia | Typ (mm) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Kod | Precyzja | ||||||||
1 | + 0,5% FS | ||||||||
2 | + 1,0% FS | ||||||||
3 | + 0,2% FS | ||||||||
Kod | Rodzaj | ||||||||
N | Przetwornik: 12/24 VDC, wyjście impulsowe | ||||||||
ZA | Nadajnik: 24VDC, wyjście 4-20mA | ||||||||
b | Inteligentna bateria Lion, brak lokalnego wyświetlacza | ||||||||
sol | Inteligentny, lokalny wyświetlacz, wyjście 4-20 mA | ||||||||
C1 | Inteligentny, lokalny wyświetlacz, RS485 | ||||||||
C2 | Inteligentny, lokalny wyświetlacz, HART | ||||||||
Kod | Rodzaj | ||||||||
S | Obudowa ze stali węglowej | ||||||||
L | Obudowa ze stali nierdzewnej | ||||||||
sol | Obudowa wysokociśnieniowa | ||||||||
HL | Elektroda 316L | ||||||||
HTi | Elektroda tytanowa | ||||||||
HTa | Elektroda tantlowa | ||||||||
HC | Elektroda Hastelloy-C | ||||||||
L1 | Media płynne | ||||||||
L2 | Media gazowe | ||||||||
P. | Kompensacja ciśnienia | ||||||||
T | Kompensacja temperatury | ||||||||
PT | Ciśnienie i temp.Odszkodowanie | ||||||||
fa | Wykładzina PTFE | ||||||||
X | Gumowa wyściółka | ||||||||
Próbka: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, lokalny wyświetlacz, Dia: 100mm, + 0.5% FS, obudowa ze stali węglowej, inteligentny, wyjście 4-20 mA, RS485, elektrody 316L, miernik mediów ciekłych, wkładka PTFE |
Odpowiednia ciecz dozująca:
Nie dotyczy medial do pomiaru
Średnica rury, wielkość przepływu i wymiary produktu
Dia | Przepływ (m3 / h) | Wymiar produktu (mm) | |||||
(mm) | Normalna | Min | Maks | L | re | H. | H1 |
15 | 1.5 | 0,06 | 9.5 | 150 | 95 | 272 | 254 |
20 | 2.5 | 0.11 | 16.9 | 105 | 277 | 254 | |
25 | 3.5 | 0.18 | 26.5 | 115 | 283 | 254 | |
32 | 6 | 0.29 | 43.6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67.8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106,0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179.1 | 185 | 337 | 313 | |
80 | 40 | 1.81 | 271.4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424,1 | 250 | 220 | 371 | 344 |
125 | 100 | 4.42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6.36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11.3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25.43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45.22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Zastosowania przemysłowe
Chemiczny | Jedzenie i napoje | Papiernia |
Metalurgia | Ochrona środowiska | Hydrauliczny |
Górnictwo | Nierdzewny | Ropa naftowa |
Apteka | Klimatyzator | Oczyszczalnia ścieków |
Odsalanie wody morskiej | Apteka | Uzdatnianie wody |
Przewaga konkurencyjna
Szczegóły demonstracji
Wewnętrzna produkcja PCB Transformator ze stali krzemowej Linia kalibracyjna
Jak korzystać z przepływomierza magnetycznego
Przepływomierze elektromagnetyczne mierzą prędkość cieczy przewodzących w rurach, takich jak woda, kwasy, ługi i szlam.Przepływomierze magnetyczne mogą mierzyć prawidłowo, gdy przewodność elektryczna cieczy jest większa niż około 5 μS / cm.Należy zachować ostrożność, ponieważ stosowanie przepływomierzy magnetycznych do cieczy o niskim przewodnictwie, takich jak woda dejonizowana, woda zasilająca kocioł lub węglowodory, może spowodować wyłączenie przepływomierza i pomiar przepływu zerowego.
