Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | CE |
Numer modelu: | 60P-T2-15 |
Minimalne zamówienie: | 50 sztuk |
Cena: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Szczegóły pakowania: | pudełko + karton masowy + paleta |
Czas dostawy: | 15–21 dni |
Zasady płatności: | L / C, T / T, D / A, D / P, Western Union |
Możliwość Supply: | 200000 zestawów / miesiąc |
Średnica: | Pełna średnica lub redukcja portu: DN8-32 | Presja pracy: | 10 bar / PN10 / 1,0 MPa / 150 psi |
---|---|---|---|
prąd pracy: | <80 mA | Napięcie: | DC5V / DC12-24V / AC85-230V / AC220V |
Moment obrotowy: | 6 Mm | Czas otwarcia / zamknięcia: | <5 sekund |
Nazwa produktu: | zawór z siłownikiem do ogrzewania podłogowego; zawór strefowy ogrzewania podłogowego | Podanie: | HVAC, Hydronic Ogrzewanie i chłodzenie, kocioł, instalacje geotermalne z wodnymi pompami ciepła |
High Light: | 2-drogowy zawór z siłownikiem,2-drogowy zawór z siłownikiem pN10,zawór kulowy z siłownikiem |

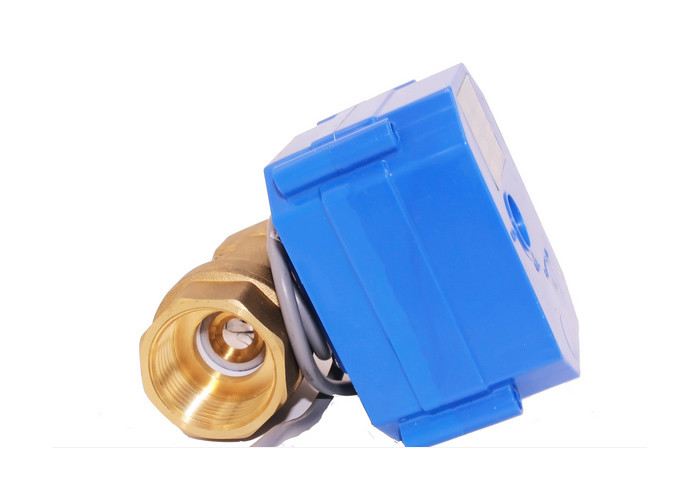

Zawory strefowe przelotowe do ogrzewania strefowego do kotła Materiał korpusu zaworu: mosiądz, PN10
Opis produktu

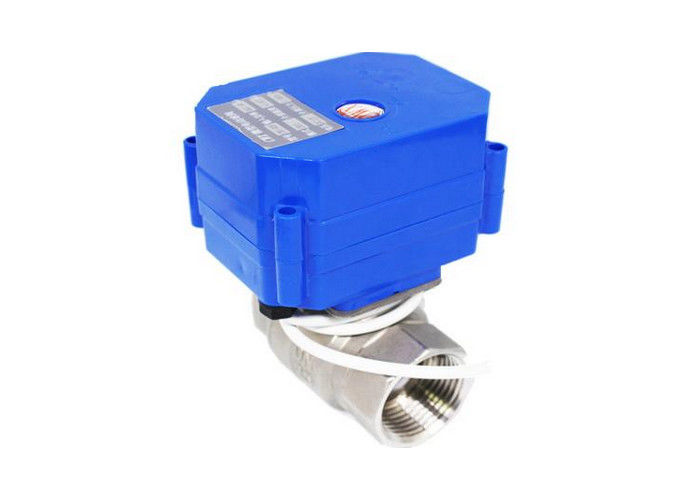

Ten mini zawór kulowy z siłownikiem jest przeznaczony do użytku wyłącznie w obiegach zamkniętych.Nasz strefowy zawór sterujący to seria 2-drogowych zaworów strefowych z napędem silnikowym, które są wyposażone w siłownik silnikowy do stosowania w systemach ogrzewania i chłodzenia.Mosiężny lub nierdzewny zawór kulowy jest dostępny w wersjach DN15-32, PN10 z przyłączem gwintowanym.Siłownik jest sterowany sygnałem 2-punktowym i jest zalecany do funkcji włącz / wyłącz, dostępny dla zasilania 230V AC, 50 / 60Hz lub DC.
funkcje
Podanie
Zalety
Nie. | Nasz | Normalne produkty |
Uszczelnienie wału zaworu | Poczwórne uszczelki | Podwójne uszczelki |
Uszczelka nakrętki | Automatyczna super anaerobowa powłoka klejowa, konsekwentne dokręcanie momentu obrotowego | Ręczny klej anaerobowy, nierównomierne, nierównomierne dokręcanie |
Uszczelnienie pomiędzy korpusem zaworu a obudową | Rowek uszczelniający | Żaden |
Moment obrotowy | Gładko i lekko | Ciężki, niekonsekwentny |
Drenaż | tak | Żaden |
Dane techniczne
Model | 60P |
Wzmacniacz pracy (mA) | Max 100mA (CR04 z wyjątkiem Max150mA) |
Ochrona | IP65 |
Moc (W) | <5 |
Uruchom ciśnienie (Mpa) | PN10 |
Moment obrotowy (NM) | 6 |
Zakres śred | DN8-32 |
Otwórz / zamknij (S) | <8s |
Praca wolt.(V) | DC3-6V, DC12V, AC / DC9-24V, AC220V, AC85-265V |
Temperatura mediów (℃) | 0-90 |
Kontrola | CR01, CR02, CR02 +, CR03, CR03A, CR03T, CR04 CR05, CR06 |
Materiał korpusu zaworu | Port połączenia | Średnica | re | L | H. | W. |
(mm) | (Kg) | |||||
Mosiądz | Oba gwint wewnętrzny o pełnej średnicy | DN8 | 8 | 46 | 31 | 0,402 |
DN15 | 15 | 57 | 38 | 0,478 | ||
DN20 | 20 | 71 | 45 | 0.559 | ||
DN25 | 23.5 | 72 | 49 | 0.648 | ||
Obie kobiety o zmniejszonej średnicy | DN10 | 8 | 46 | 31 | 0,401 | |
DN20 | 15 | 66 | 38 | 0,493 | ||
DN25 | 20 | 72 | 47 | 0.653 | ||
DN32 | 25 | 86 | 60 | 0,865 | ||
3-kierunkowy, pionowy | DN15 | 12 | 63 | 49 | 0.48 | |
DN20 | 15 | 66 | 53 | 0,537 | ||
CPVC | Oba gwint męski | DN15 | 15 | 60 | 47 | 0,357 |
DN20 | 20 | 72 | 51 | 0,385 | ||
Mosiądz | 3-drożne poziome | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
Opcje okablowania
1. Podłączając SW do OPEN, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej
2. Połączenie SW do ZAMKNIĘCIA, zawór zamyka się, uzyskuje pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji przejścia bocznego (całkowicie zamknięty)
1. Podłączając SW do OPEN, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej
2. Połączenie SW do ZAMKNIĘTY, zawór zamyka się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji bocznej (całkowicie zamknięty)
Uwaga: AC24V / AC220V mogą być używane tylko z zaworami elektrycznymi serii 50K
1. Podłączając SW do OPEN, zawór otwiera się, uzyskując pozycję i automatycznie wyłącza się, zawór pozostaje
całkowicie otwarta pozycja
2. Odłączając SW do ZAMKNIĘCIA, zawór zamyka się, uzyskuje pozycję i automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie zamkniętej
Uwaga: ponieważ wyłączenie zasilania i zawór powrócą automatycznie, a przewody RD / G (B) / Y (B) 3 nie mogą być włączone razem, aby zapewnić bezpieczeństwo zaworu
1. Podłączając SW, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej
2. Po odłączeniu SW zawór zamyka się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie zamkniętej
Uwaga: gdy zasilanie jest napięciem stałym, a czerwone przewody to „+”, niebieski przewód to „-”
1. SW1 otwarty, SW2 otwarty, zawór całkowicie zamknięty, uzyskanie położenia zaworu pozostaje całkowicie zamknięte
2. SW1 zamknięty, SW2 otwarty, zawór otwarty 30 stopni, uzyskanie pozycji zaworu pozostaje otwarte w pozycji 30 stopni
3. SW2 zamknięte, SW1 otwarte, zawór otwarty 60 stopni, uzyskanie pozycji zaworu pozostaje otwarte w pozycji 60 stopni
4. SW1 zamknięty, SW2 zamknięty, zawór całkowicie otwarty, uzyskanie położenia zaworu pozostaje całkowicie otwarte
1. Podłączając SW, zawór otwiera się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie otwartej
2. Po odłączeniu SW zawór zamyka się, uzyskując pozycję, automatycznie wyłącza się, zawór pozostaje w pozycji całkowicie zamkniętej
1. Połączenie SW, zawór otwiera się, uzyskuje pozycję i zasilanie automatycznie wyłącza, zawór pozostaje w pozycji całkowicie otwartej / zamkniętej
2. Rozłączenie SW, zawór zamyka się, uzyskuje pozycję i automatycznie wyłącza zasilanie, zawór pozostaje całkowicie otwarty / zamknięty
1. Podłączając SW i OTWÓRZ zawór otwiera się, uzyskując zielony przewód na wyjściu sygnału OLS, sterownik testuje sygnał OLS, podłącz SW do STOP, zawór zatrzymuje się i pozostaje w pozycji całkowicie otwartej
2. Podłączenie SW i ZAMKNIJ, zawór zamyka się, uzyskując pozycję czerwony przewód wyprowadza sygnał CLS, sterownik testuje sygnał CLS, włącza SW do STOP, zawór zatrzymuje się i pozostaje w pozycji całkowicie zamkniętej,
Uwaga: upewnij się, że najpierw podłączono przewody sygnałowe „czerwony”, „czarny” i „zielony”, a następnie podłącz przewody zasilające „żółty” i „niebieski”
