Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | CE, EXD |
Numer modelu: | YF-EW80-2 |
Minimalne zamówienie: | 1 |
Szczegóły pakowania: | Karton / Drewniana skrzynka |
Czas dostawy: | 10-15 dni |
Zasady płatności: | T / T, L / C, D / A, D / P, Western Union |
Możliwość Supply: | 2000 zestawów miesięcznie |
Zasilacz: | DC12-24V, AC85-265V | Nazwa produktu: | przepływomierz o niskim natężeniu przepływu, wodomierz magnetyczny |
---|---|---|---|
Media płynne: | ciecz przewodząca, woda, ścieki, ścieki | Wynik: | 4-20 mA, MC Pulse, częstotliwość |
Komunikacja: | Modbus RS485, bacnet, Mbus, GPRS, Nb-iot, Lorawan | Średnia temperatura: | -20 ℃ ~ + 120 ℃, -20 ° C - +180 ° C, ≤120 ℃, -40 ~ 180 ℃ |
Średni: | woda, woda morska, płyn przewodzący, ciecz, przewodność> 0,5 μs / cm2 | Stosowanie: | instalacja grzewcza, HVAC, kanalizacja, ścieki, STP, ETP |
Materiał elektrody: | 316L, HB, HC, Pt, Ti | Materiał podszewki: | PTFE, twarda guma NR |
High Light: | DN150 elektromagnetyczny przepływomierz wody,elektromagnetyczny przepływomierz wody HVAC,elektromagnetyczny przepływomierz do rur 2000mm |

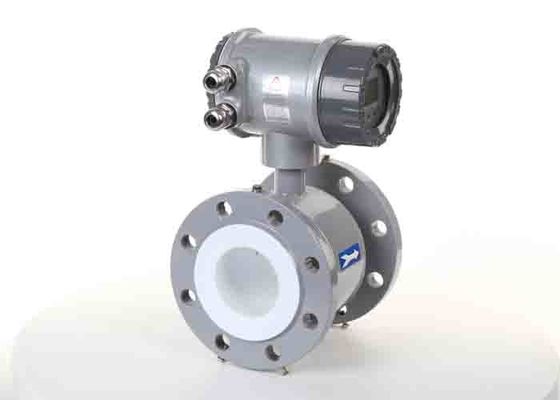

przepływomierz elektromagnetyczny kołnierzowy, przepływomierz elektromagnetyczny Rosemount DN150
Opis produktów
Kompaktowy lub dzielony przepływomierz elektromagnetyczny przeznaczony jest do pomiaru przepływu wody.Dostarcza najszerszą w branży gamę wkładek, elektrod i rozmiarów, aby zaspokoić potrzeby nawet najbardziej wymagających zastosowań procesowych w tak różnych sektorach, jak chemia, energetyka, ropa i gaz oraz metale i górnictwo.Wydajny nadajnik jest łatwy w użyciu i zapewnia sygnał wyjściowy, który spełnia Twoje potrzeby.Otrzymasz wszechstronny, niedrogi i najdokładniejszy przepływomierz dostosowany do Twoich zastosowań.Przepływomierz z podstawową funkcjonalnością, krótką dostawą oraz prostą i zrozumiałą dokumentacją
Teoria pomiaru przepływomierza magnetycznego
Przepływomierze elektromagnetyczne mierzą przepływ za pomocą prawa indukcji Faradaya.Wewnątrz przepływomierza magnetycznego znajduje się cewka elektromagnetyczna, która generuje pole magnetyczne oraz elektrody wychwytujące siłę elektromotoryczną (napięcie).
funkcje
Aplikacje
WODA MIEJSKA
PŁYN PRZEMYSŁOWY
ŚCIEK
NAWADNIANIE
ŚRODKI CHEMICZNE
ZASILACZ
FARMACEUTYKI
JEDZENIE
ROŚLINY PAPIERNICZE
KOPALNIE METALURGICZNE
Dane techniczne
Nazwa produktu | Przepływomierz elektromagnetyczny | ||
Rodzaj produktu | Lokalny|kompaktowy wyświetlacz | Zdalny wyświetlacz | Konwerter sygnału |
Model | IYF-E | IYF-F | IRT |
Średnica rury (mm) | DN10-DN2000 | ||
Zasilacz | 100-240 VAC / 18-36 VDC | ||
Precyzja | + 0,5% | + 0,5% | + 0,5% |
Pobór energii | <6w | <6w | <6w |
Ocena obudowy | IP65 | IP68 | IP65 |
Temperatura cieczy | -25-120 ℃ | -25-120 ℃ | -25-120 ℃ |
Temperatura otoczenia | -25-50 ℃ | -25-50 ℃ | -25-50 ℃ |
Wilgotność względna | 10-90% | 10-90% | 10-90% |
Stosunek miernika | 1:100 | 1:100 | 1:100 |
Kierunek przepływu | Przepływ dwukierunkowy | Przepływ dwukierunkowy | Przepływ dwukierunkowy |
Komunikacja | RS485 / Bacnet | RS485 / Bacnet | RS485 / Bacnet |
Wyjście sygnału | 4-20mA/impuls/częstotliwość | 4-20mA/impuls/częstotliwość | 4-20mA/impuls/częstotliwość |
Precyzja
Średnica rury (mm) | Prędkość (m/s) | Precyzja |
3-20 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% odczyt | |
1-15 | + 0,25% odczytu | |
25-600 | 0,1-0,3 | + 0,25% FS |
0,3-1 | + 0,5% odczytu | |
1-15 | + 0,3% odczytu | |
700-3000 | <0,3 | + 0,25% FS |
0,3-1 | + 1,0% odczyt | |
1-15 | + 0,25% odczytu |
Wybór modelu
Uwaga dotycząca wyboru typu lokalnego i typu zdalnego:
Typ zdalny oznacza, że nadajnik i wyświetlacz konwertera są montowane w różnych lokalizacjach, zaleca się wybór
typ zdalny w następujących warunkach:
Nie | Model | ||||||||
YF | Przepływomierz elektromagnetyczny | ||||||||
TF | Turbina | ||||||||
VF | Votex | ||||||||
LX | Koło łopatkowe | ||||||||
T | Ultradźwiękowy | ||||||||
Tryb wyświetlania E/F | E: kompaktowy/lokalny wyświetlacz, F: zdalny wyświetlacz | ||||||||
Średnica rury | Typ (mm) | ||||||||
xxxx |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000 |
||||||||
Kod | Precyzja | ||||||||
1 | + 0,5% FS | ||||||||
2 | + 1,0% FS | ||||||||
3 | + 0,2% FS | ||||||||
Kod | Rodzaj | ||||||||
N | Przetwornik: 12/24 VDC, wyjście impulsowe | ||||||||
ZA | Nadajnik: 24VDC, wyjście 4-20mA | ||||||||
b | Inteligentna bateria Lion, brak lokalnego wyświetlacza local | ||||||||
sol | Inteligentny, lokalny wyświetlacz, wyjście 4-20mA | ||||||||
C1 | Inteligentny, lokalny wyświetlacz, RS485 | ||||||||
C2 | Inteligentny, lokalny wyświetlacz, HART | ||||||||
Kod | Rodzaj | ||||||||
S | Obudowa ze stali węglowej | ||||||||
L | Obudowa ze stali nierdzewnej | ||||||||
sol | Obudowa wysokociśnieniowa | ||||||||
HL | Elektroda 316L | ||||||||
HTi | Elektroda tytanowa | ||||||||
HTa | Elektroda tantlumowa | ||||||||
HC | Elektroda Hastelloy-C | ||||||||
L1 | Media płynne | ||||||||
L2 | Media gazowe | ||||||||
P | Kompensacja ciśnienia | ||||||||
T | Kompensacja temperatury | ||||||||
PT | Ciśnienie i temp.Odszkodowanie | ||||||||
fa | Wkładka z PTFE | ||||||||
X | Gumowa wkładka | ||||||||
Próbka: IYF-E-0100-1-C1-S-HL-L1-F, Magmeter, lokalny wyświetlacz, średnica: 100 mm, + 0,5% FS, obudowa ze stali węglowej, inteligentne, wyjście 4-20mA, RS485, elektrody 316L, miernik mediów ciekłych, wkładka PTFE PTFE |
Obowiązująca ciecz dozująca:
Nie dotyczy dozowanie medialne
Średnica rury, natężenie przepływu i wymiary produktu
Dia | Przepływ (m3/h) | Wymiar produktu (mm) | |||||
(mm) | Normalna | Min | Maks. | L | re | H | H1 |
15 | 1,5 | 0,06 | 9,5 | 150 | 95 | 272 | 254 |
20 | 2,5 | 0,11 | 16,9 | 105 | 277 | 254 | |
25 | 3,5 | 0,18 | 26,5 | 115 | 283 | 254 | |
32 | 6 | 0,29 | 43,6 | 140 | 297 | 270 | |
40 | 10 | 0,45 | 67,8 | 150 | 307 | 280 | |
50 | 15 | 0,71 | 106,0 | 200 | 165 | 318 | 294 |
65 | 25 | 1.19 | 179,1 | 185 | 337 | 313 | |
80 | 40 | 1,81 | 271,4 | 200 | 352 | 326 | |
100 | 60 | 2.83 | 424.1 | 250 | 220 | 371 | 344 |
125 | 100 | 4,42 | 665 | 250 | 401 | 372 | |
150 | 135 | 6,36 | 954 | 300 | 285 | 431 | 403 |
200 | 250 | 11,3 | 1696 | 350 | 340 | 486 | 460 |
250 | 375 | 17,66 | 2650 | 400 | 395 | 547 | 511 |
300 | 540 | 25,43 | 3817 | 450 | 445 | 597 | 565 |
350 | 735 | 34,62 | 5195 | 505 | 657 | 620 | |
400 | 960 | 45,22 | 6785 | 500 | 565 | 717 | 675 |
450 | 1200 | 57,23 | 8588 | 550 | 615 | 757 | 727 |
500 | 1500 | 70 | 10602 | 600 | 670 | 817 | 782 |
600 | 2160 | 100 | 15268 | 780 | 917 | 782 | |
700 | 2950 | 138 | 20781 | 700 | 895 | 1027 | 1068 |
800 | 3850 | 180 | 27100 | 800 | 1015 | 1137 | 1157 |
Zastosowania przemysłowe
Chemiczny | Jedzenie i napoje | Papiernia |
Metalurgia | Ochrona środowiska | Hydrauliczny |
Górnictwo | Nierdzewny | Ropa naftowa |
Apteka | Klimatyzator | Oczyszczalnia ścieków |
Odsalanie wody morskiej | Apteka | Uzdatnianie wody |
Przewaga konkurencyjna
Demonstracja szczegółów
Własna produkcja PCB Transformator ze stali krzemowej Linia kalibracyjna
Jak korzystać z przepływomierza magnetycznego
Przepływomierze elektromagnetyczne mierzą prędkość cieczy przewodzących w rurach, takich jak woda, kwasy, ług i szlam.Przepływomierze magnetyczne mogą prawidłowo mierzyć, gdy przewodność elektryczna cieczy jest większa niż około 5 μS/cm.Należy zachować ostrożność, ponieważ stosowanie przepływomierzy magnetycznych do płynów o niskiej przewodności, takich jak woda dejonizowana, woda zasilająca kotły lub węglowodory, może spowodować wyłączenie przepływomierza i pomiar zerowego przepływu.
