Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | NSF |
Numer modelu: | 77C-DN50-3 |
Minimalne zamówienie: | 50 sztuk |
Szczegóły pakowania: | Karton + paleta |
Czas dostawy: | 15–21 dni |
Zasady płatności: | T / T, L / C, D / A, D / P, Western Union |
Możliwość Supply: | 20000 zestawów / miesiąc |
Styl: | rowkowane końcówki rur | Nacisk: | 1200 psi / 83 bary |
---|---|---|---|
Średnica: | DN25-DN1200, 1 "-48" | Uszczelka: | EPDM |
Śruba i nakrętka: | SS304 | Materiał obudowy: | SS304, 316, 316L, 2205 duplex, super duplex 2507, żeliwo sferoidalne cynkowane ogniowo |
Model: | 77C-DN25 | Podanie: | UF / RO / Plan oczyszczania ścieków, saszetka na śmieci |
Kształt: | proste, równe | Nazwa produktu: | łączniki rowkowane, rowkowane sprzęgło elastyczne |
High Light: | SS304 Rowkowane zaciski łączące,60 mm rowkowane zaciski łączące do tryskaczy przeciwpożarowych,rowkowane zaciski łączące DN25 |

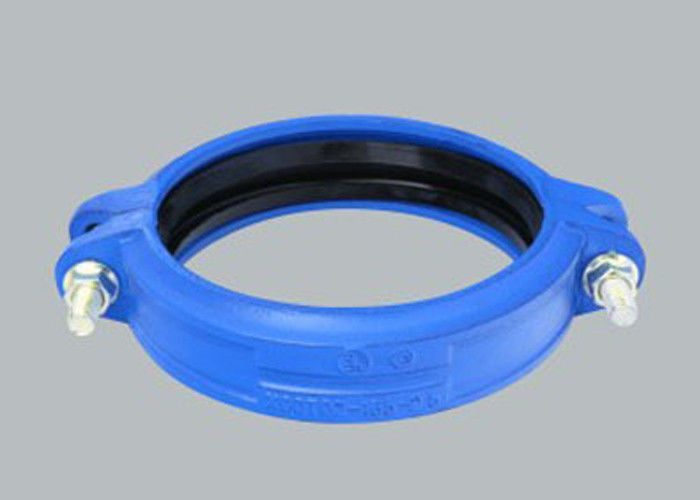

Złączki rowkowane sztywne przeciwpożarowe Łącznik zaciskowy 60mm 8" DN89
Opis
Rowkowany zacisk sprzęgający może być: złączką elastyczną lub złączką sztywną.Łączniki elastyczne typu victaulic są przeznaczone do łączenia systemów rur rowkowanych.Aby funkcjonować jako złącza rur rowkowanych / łączniki rur, sztywne łączniki są zaprojektowane do łączenia rur rowkowanych, tak aby nie było między nimi ruchu względnego.Łączniki ze sztywnymi rowkami są powszechnie stosowane, gdy wymagane jest precyzyjne wyrównanie dwóch rowkowanych rur/wałów.Znaczna niewspółosiowość promieniowa lub osiowa może powodować duże naprężenia i prowadzić do przedwczesnej awarii.
Specyfikacje
Materiały obudowy do szybkiego łączenia:
Nylon, inny kompozyt, tworzywo sztuczne na żądanie.
Śruby nakrętki:
Uszczelki gumowe lub uszczelnienia:
Uszczelki mają kształt litery C, wykonane ze standardowej uszczelki EPDM (monomer etylenowo-propylenowo-dienowy) do zimnej wody, gorącej wody, rzadkiego kwasu, powietrza bezolejowego i wielu produktów chemicznych (-50 ~ 150). Nie nadaje się do medium, takiego jak ropa naftowa
Arkusz danych
Nominalny rozmiar |
Rura OD |
Nacisk ocena |
Koniec rury separacja |
Wymiary | ||
A | b | C | ||||
mm | mm | psi | mm | mm | mm | mm |
w | w | bar | w | w | w | w |
25 1 |
33,4 1.315 |
300 20,67 |
0-1,6 0-0,06 |
54 2.126 |
94 3,701 |
42 1,654 |
32 1,25 |
42,20 1.660 |
300 20,67 |
0-1,6 0-0,06 |
63 2.480 |
103 4.055 |
44 1,732 |
40 1,5 |
48.30 1.900 |
300 20,67 |
0-1,6 0-0,06 |
70 2,756 |
112 4.409 |
44 1,732 |
50 2 |
60.30 2.375 |
300 20,67 |
0-1,6 0-0,06 |
82 3,228 |
124 4,882 |
44 1,732 |
65 2,5 |
73,00 2,875 |
300 20,67 |
0-1,6 0-0,06 |
96 3.780 |
148 5,827 |
44 1,732 |
65 | 76.10 3.000 |
300 20,67 |
0-1,6 0-0,06 |
100 3,937 |
152 5,984 |
44 1,732 |
80 3 |
88,90 3.500 |
300 20,67 |
0-1,6 0-0,06 |
113 4.449 |
166 6,535 |
44 1,732 |
100 4 |
114,3 4.500 |
300 20,67 |
0-3,2 0-0,13 |
140 5,512 |
193 7,598 |
48 1,890 |
125 5 |
141,3 5,563 |
300 20,67 |
0-3,2 0-0,13 |
167 6,575 |
222 8,740 |
50 1.969 |
150 6 |
168,3 6,625 |
300 20,67 |
0-3,2 0-0,13 |
196 7,717 |
252 9,921 |
55 2,165 |
200 8 |
219.10 8,625 |
300 20,67 |
0-3,2 0-0,13 |
314 12,362 |
377 14,83 |
60 2,362 |
250 10 |
273.00 10,75 |
300 20,67 |
0-3,2 0-0,13 |
314 12,362 |
377 14.843 |
50 2,363 |
300 12 |
323,90 12,75 |
300 20,67 |
0-3,2 0-0,13 |
366 14.409 |
435 17.126 |
64 2,520 |
Aplikacje
Czystej wody | Odwrócona osmoza |System RO, Ultrafiltracja |system UF, odsalanie wody morskiej, |
Ścieki | Uzdatnianie wody, oczyszczanie ścieków, odsalanie wody morskiej, oczyszczalnia ścieków |
Rury rowkowane | Ochrona przeciwpożarowa, budownictwo przemysłowe, morskie, górnicze, naftowe, gazowe i chemiczne, energetyka |

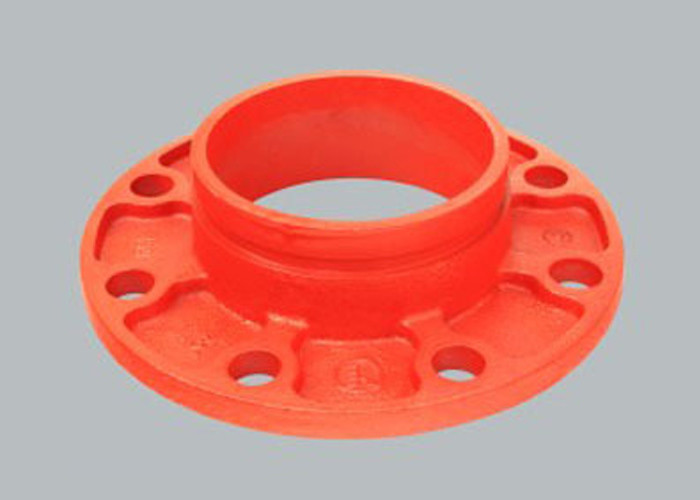

Złączki rurowe
Przewaga konkurencyjna
Projektowanie procesu odlewania przez Castsoft CAD i CAE
Ścisła kontrola procesu produkcyjnego
Kontrola jakości materiału odlewniczego
Laboratorium Materiałów Metalowych do badań właściwości składowych, metalograficznych i mechanicznych
Idealny wygląd
Ścisła zgodność standardów testowych z UL213 i FM1920
Ścisły standard produkcji uszczelek i testów materiałowych.
