Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | NSF |
Numer modelu: | 77C-DN50-6 |
Minimalne zamówienie: | 50 sztuk |
Cena: | USD6/piece (50-500 pieces), USD4/piece (>500 pieces) |
Szczegóły pakowania: | Karton + paleta |
Czas dostawy: | 15–21 dni |
Zasady płatności: | T / T, L / C, D / A, D / P, Western Union |
Możliwość Supply: | 20000 zestawów / miesiąc |
Styl: | rowkowane końcówki rur | Nacisk: | 1200 psi / 83 bary |
---|---|---|---|
Średnica: | DN25-DN1200, 1 "-48" | Uszczelka: | EPDM |
Śruba i nakrętka: | SS304 | Materiał obudowy: | SS304, 316, 316L, 2205 duplex, super duplex 2507, żeliwo sferoidalne cynkowane ogniowo |
Model: | 77C-DN25 | Podanie: | UF / RO / Plan oczyszczania ścieków, saszetka na śmieci |
Kształt: | proste, równe | Nazwa produktu: | łączniki rowkowane, rowkowane sprzęgło elastyczne |
High Light: | Złączka do rur rowkowanych DN15 GI,złączka do rur rowkowanych w obudowie 316L,złączka do rur rowkowanych DN300 |
złączka rurowa GI, złączki złączkowe, złączka rurowa rowkowana, DN15
Zakres łączników rur rowkowanych:

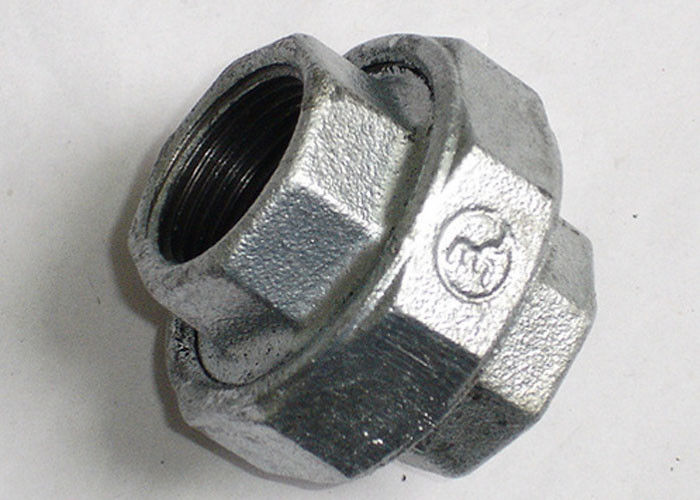

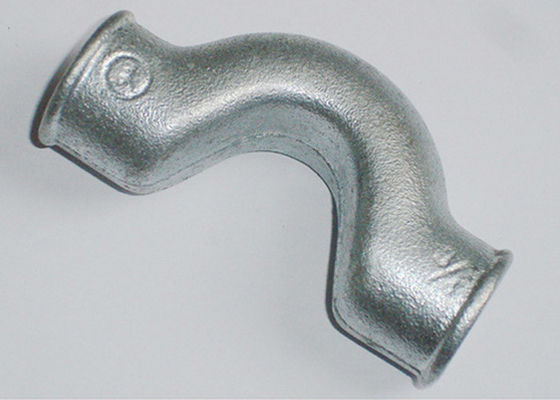

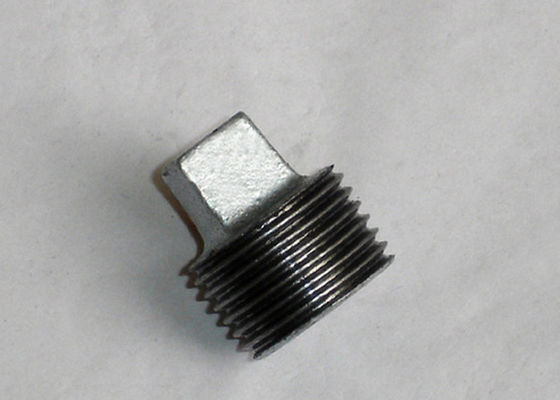

Możesz znaleźć kompletną linię ocynkowanych rur żelaznych do prac hydraulika: kolanko redukcyjne, nyple o różnej długości i średnicy, gniazdo reduktora, gwint męski i żeński, kolano 90 stopni, skrzyżowanie, kolano 45 stopni.Łącznik końcowy: gwint wewnętrzny lub zewnętrzny, ryflowany.
Ogólny opis
Rowkowany zacisk sprzęgający może być złączem elastycznym lub złączem sztywnym.Elastyczne złącze typu victaulic jest przeznaczone do łączenia systemów rur rowkowanych.Aby pełnić rolę połączenia rowkowanej rury/złączki rurowej, sztywne złącze jest zaprojektowane do łączenia rur rowkowanych w taki sposób, aby nie było między nimi względnego ruchu.Gdy wymagane jest precyzyjne wyrównanie dwóch rowkowanych rur/wałów, zwykle stosuje się sztywne złącza rowkowane.Poważna niewspółosiowość promieniowa lub osiowa może powodować wysokie naprężenia i prowadzić do przedwczesnej awarii.
Specyfikacje
Materiały obudowy do szybkiego łączenia:
Nylon, inny kompozyt, tworzywo sztuczne na żądanie.
Śruby nakrętki:
Uszczelki gumowe lub uszczelnienia:
Uszczelki mają kształt litery C, wykonane ze standardowej uszczelki EPDM (monomer etylenowo-propylenowo-dienowy) do zimnej wody, gorącej wody, rzadkiego kwasu, powietrza bezolejowego i wielu produktów chemicznych (-50 ~ 150). Nie nadaje się do medium, takiego jak ropa naftowa
Arkusz danych
Nominalny rozmiar |
Rura OD |
Nacisk ocena |
Koniec rury separacja |
Wymiary | ||
A | b | C | ||||
mm | mm | psi | mm | mm | mm | mm |
w | w | bar | w | w | w | w |
25 1 |
33,4 1.315 |
300 20,67 |
0-1,6 0-0,06 |
54 2.126 |
94 3,701 |
42 1,654 |
32 1,25 |
42,20 1.660 |
300 20,67 |
0-1,6 0-0,06 |
63 2.480 |
103 4.055 |
44 1,732 |
40 1,5 |
48.30 1.900 |
300 20,67 |
0-1,6 0-0,06 |
70 2,756 |
112 4.409 |
44 1,732 |
50 2 |
60.30 2.375 |
300 20,67 |
0-1,6 0-0,06 |
82 3,228 |
124 4,882 |
44 1,732 |
65 2,5 |
73,00 2,875 |
300 20,67 |
0-1,6 0-0,06 |
96 3.780 |
148 5,827 |
44 1,732 |
65 | 76.10 3.000 |
300 20,67 |
0-1,6 0-0,06 |
100 3,937 |
152 5,984 |
44 1,732 |
80 3 |
88,90 3.500 |
300 20,67 |
0-1,6 0-0,06 |
113 4.449 |
166 6,535 |
44 1,732 |
100 4 |
114,3 4.500 |
300 20,67 |
0-3,2 0-0,13 |
140 5,512 |
193 7,598 |
48 1,890 |
125 5 |
141,3 5,563 |
300 20,67 |
0-3,2 0-0,13 |
167 6,575 |
222 8,740 |
50 1.969 |
150 6 |
168,3 6,625 |
300 20,67 |
0-3,2 0-0,13 |
196 7,717 |
252 9,921 |
55 2,165 |
200 8 |
219.10 8,625 |
300 20,67 |
0-3,2 0-0,13 |
314 12,362 |
377 14,83 |
60 2,362 |
250 10 |
273.00 10,75 |
300 20,67 |
0-3,2 0-0,13 |
314 12,362 |
377 14.843 |
50 2,363 |
300 12 |
323,90 12,75 |
300 20,67 |
0-3,2 0-0,13 |
366 14.409 |
435 17.126 |
64 2,520 |
Aplikacje
Czystej wody | Odwrócona osmoza |System RO, Ultrafiltracja |system UF, odsalanie wody morskiej, |
Ścieki | Uzdatnianie wody, oczyszczanie ścieków, odsalanie wody morskiej, oczyszczalnia ścieków |
Rury rowkowane | Ochrona przeciwpożarowa, budownictwo przemysłowe, morskie, górnicze, naftowe, gazowe i chemiczne, energetyka |
Złączki rurowe
Przewaga konkurencyjna
Projektowanie procesu odlewania przez Castsoft CAD i CAE
Ścisła kontrola procesu produkcyjnego
Kontrola jakości materiału odlewniczego
Laboratorium Materiałów Metalowych do badań właściwości składowych, metalograficznych i mechanicznych
Idealny wygląd
Ścisła zgodność standardów testowych z UL213 i FM1920
Ścisły standard produkcji uszczelek i testów materiałowych.
