Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | CE |
Numer modelu: | 17B8 |
Minimalne zamówienie: | 1000 sztuk |
Szczegóły pakowania: | pianka + pudełko |
Czas dostawy: | 10-15 dni |
Zasady płatności: | T / T, L / C, Western Union, D / P |
Możliwość Supply: | 100 000 / miesiąc |
Opis: | ultradźwiękowy przetwornik piezoelektryczny | Częstotliwość środkowa: | 975 +/- 30 Hz |
---|---|---|---|
Pojemność statyczna: | 500PF +/- 20% | Impedancja rezonansowa: | <100Ω |
Transmisja kąta wiązki: | 5 - 10 stopni | Otrzymuj czułość: | >120 mv (półfala) |
Emituj powierzchnię: | <i>Dia.</i> <b>Śr.</b> <i>15 mm</i> <b>15 mm</b> | Powierzchnia montażowa: | <i>Dia.</i> <b>Śr.</b> <i>21 mm</i> <b>21mm</b> |
Nacisk: | > 3,0 MPa | okablowanie: | Centrum |
Rodzaj okablowania: | drut ekranujący | Materiał domu: | SS304 + polimer |
High Light: | Ultradźwiękowy przetwornik piezoelektryczny w obudowie epoksydowej,ultradźwiękowy czujnik przepływu miernika BTU,ultradźwiękowy czujnik przepływu o średnicy 21 mm |

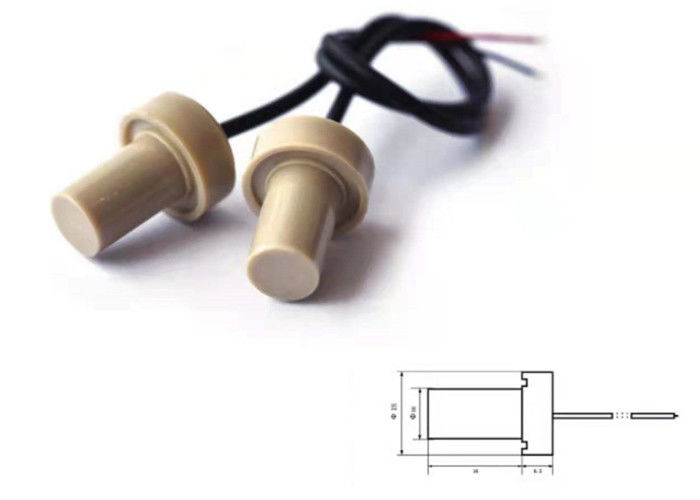

ultradźwiękowy czujnik przepływu, ultradźwiękowy przetwornik piezoelektryczny do miernika bTU
Zastosowania przetwornika ultradźwiękowego:
Ultradźwiękowy czujnik przepływu mierzy natężenie przepływu cieczy, przepuszczając falę ultradźwiękową w ciekłym medium.Oprócz pomiaru przepływu może być również używany do pomiaru poziomu cieczy.Są one używane głównie w zastosowaniach pomiarowych, takich jak wykrywanie, B-medyczny, sprzęt kosmetyczny, przetwornik akustyczny, mikronapęd, ultradźwiękowy ciepłomierz, wodomierz, spawacz, środek czyszczący, przepływomierz ultradźwiękowy itp.
Zasada działania przetwornika ultradźwiękowego:
Piezoelektryczne przetworniki ultradźwiękowe są stosowane w przepływomierzu ultradźwiękowym, wykorzystują fale dźwiękowe do określenia prędkości płynu przepływającego przez zamkniętą rurę, a jego odbicia od płynu są takie same.Przetwornik przetwarza czasy w górę i w dół w celu określenia natężenia przepływu.
Z czego jest wykonany: czujnik ultradźwiękowy:
Przetwornik ultradźwiękowy wysokiej częstotliwości, który składa się z elementu aktywnego, podkładu i płytki ścieralnej.Jego aktywnym elementem jest materiał piezoelektryczny lub monokrystaliczny, który przekształca energię elektryczną w energię ultradźwiękową.Następnie odbiera również energię ultradźwiękową i zamienia ją na energię elektryczną.
Kartę produktu
parametry techniczne | |||||
Model | 17B | Częstotliwość środkowa | 975 + 30 kHz | Pojemność statyczna | 500 PF + 20% |
Impedancja rezonansowa | <110Ω | Ochrona | IP68 | Temp. pracy | <90 ℃ |
Nacisk | >3,0 MPa | Transmisja kąta wiązki | 5 – 10 |
Odbierać wrażliwość |
>300 mv (półfala) |
Materiał obudowy | SS304 + polimer | Emituj powierzchnię | Śr.17 mm | Powierzchnia montażowa | Śr.21mm |
Foka |
epoksydowe kapsułkowanie |
Okablowanie | Środek | Rodzaj drutu |
Śr.2,5 mm dwurdzeniowy |
Pozycja 17SLW | Jednostka | Standardowy V | Przedmiot | Jednostka | Standardowy V |
Centrum F (Fr) | KHz | 970±30 | Emituj wiązkę A | . | 5-10 |
Rezonans (R0) | Ω | <110Ω | Ochrona | IP65 | |
Statyczny C(CP) | pF | 900±20% | Nacisk | MPa | ﹥2.6 |
Otrzymuj czułość | mv | >280mv (połowa) | Sposób prowadzenia drutu | mm | Środek czujnika |
Zasięg | mm | Foka | Wypełnienie epoksydowe | ||
Temperatura | ℃ | <70° | Średnica otworu | mm | Φ21 |
Napięcie | V | 3 | Materiał domu | Wysokocząsteczkowy | |
NTC |
3950 10 tys. 1% |
Parametry
Różne opcje:
