Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | Runpaq |
Orzecznictwo: | CE |
Numer modelu: | 17B8 |
Minimalne zamówienie: | 1000 sztuk |
Szczegóły pakowania: | pianka + pudełko |
Czas dostawy: | 10-15 dni |
Zasady płatności: | T / T, L / C, Western Union, D / P |
Możliwość Supply: | 100 000 / miesiąc |
Opis: | ultradźwiękowy przetwornik piezoelektryczny | Częstotliwość środkowa: | 975 +/- 30 Hz |
---|---|---|---|
Pojemność statyczna: | 500PF +/- 20% | Impedancja rezonansowa: | <100Ω |
Transmisja kąta wiązki: | 5 - 10 stopni | Otrzymuj czułość: | >120 mv (półfala) |
Emituj powierzchnię: | <i>Dia.</i> <b>Śr.</b> <i>15 mm</i> <b>15 mm</b> | Powierzchnia montażowa: | <i>Dia.</i> <b>Śr.</b> <i>21 mm</i> <b>21mm</b> |
Nacisk: | > 3,0 MPa | okablowanie: | Centrum |
Rodzaj okablowania: | drut ekranujący | Materiał domu: | SS304 + polimer |
High Light: | Ultradźwiękowy przetwornik piezoelektryczny IP68,ultradźwiękowy czujnik przepływu wody 1MHZ,ultradźwiękowy przetwornik piezoelektryczny o średnicy 21 mm |

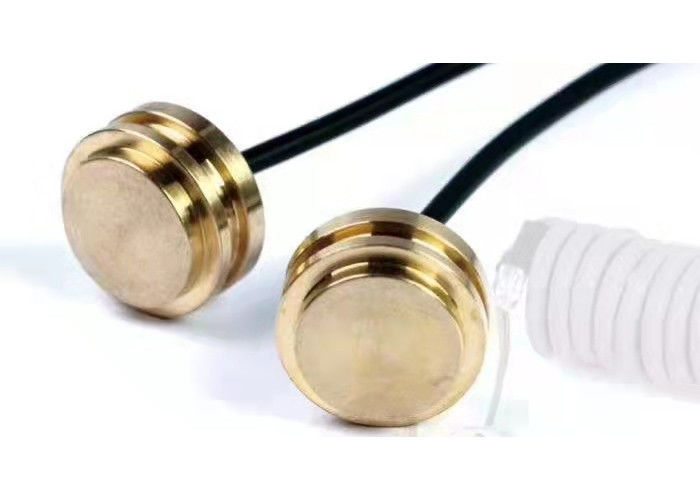

ultradźwiękowy czujnik przepływu wody, ultradźwiękowy przetwornik piezoelektryczny 1MHZ
Zastosowanie przetwornika ultradźwiękowego:
Przepływomierz ultradźwiękowy jest używany w połączeniu z przetwornikiem piezoelektrycznym do pomiaru natężenia przepływu cieczy poprzez emisję fal ultradźwiękowych w ciekłym medium.Oprócz pomiaru przepływu ultradźwiękowe przetworniki piezoelektryczne mogą być również używane do pomiaru poziomu cieczy.Są one używane głównie do zastosowań pomiarowych, takich jak inspekcja, sprzęt medyczny B, kosmetyczny, przetworniki akustyczne, mikronapędy, ciepłomierze ultradźwiękowe, wodomierze, spawarki, środki czyszczące, przepływomierze ultradźwiękowe itp.
Zasada działania przetwornika ultradźwiękowego:
Piezoelektryczne przetworniki ultradźwiękowe są stosowane w przepływomierzach ultradźwiękowych.Wykorzystują fale dźwiękowe do określenia prędkości płynu przepływającego przez zamkniętą rurę, a ich odbicia od płynu są takie same.Przetwornik przetwarza czas upstream i downstream w celu określenia natężenia przepływu.
Z czego jest wykonany: czujnik ultradźwiękowy:
Przetwornik ultradźwiękowy wysokiej częstotliwości, który składa się z elementu aktywnego, podkładu i płytki ścieralnej.Jego aktywnym elementem jest materiał piezoelektryczny lub monokrystaliczny, który przekształca energię elektryczną w energię ultradźwiękową.Następnie odbiera również energię ultradźwiękową i zamienia ją na energię elektryczną.
Kartę produktu
parametry techniczne | |||||
Model | 17B | Częstotliwość środkowa | 975 + 30 kHz | Pojemność statyczna | 500 PF + 20% |
Impedancja rezonansowa | <110Ω | Ochrona | IP68 | Temp. pracy | <90 ℃ |
Nacisk | >3,0 MPa | Transmisja kąta wiązki | 5 – 10 |
Odbierać wrażliwość |
>300 mv (półfala) |
Materiał obudowy | SS304 + polimer | Emituj powierzchnię | Śr.17 mm | Powierzchnia montażowa | Śr.21mm |
Foka |
epoksydowe kapsułkowanie |
Okablowanie | Środek | Rodzaj drutu |
Śr.2,5 mm dwurdzeniowy |
Pozycja 17SLW | Jednostka | Standardowy V | Przedmiot | Jednostka | Standardowy V |
Centrum F (Fr) | KHz | 970±30 | Emituj wiązkę A | . | 5-10 |
Rezonans (R0) | Ω | <110Ω | Ochrona | IP65 | |
Statyczny C(CP) | pF | 900±20% | Nacisk | MPa | ﹥2.6 |
Otrzymuj czułość | mv | >280mv (połowa) | Sposób prowadzenia drutu | mm | Środek czujnika |
Zasięg | mm | Foka | Wypełnienie epoksydowe | ||
Temperatura | ℃ | <70° | Średnica otworu | mm | Φ21 |
Napięcie | V | 3 | Materiał domu | Wysokocząsteczkowy | |
NTC |
3950 10 tys. 1% |
Parametry
Różne opcje:
